Elektrik tesisatlarında doğru otomatik sigorta seçimi, yalnızca “kaç amper olmalı?” sorusuna cevap vermekten ibaret değildir. Sigortanın anma akımı, açma eğrisi, kutup sayısı, kesme kapasitesi ve kullanılacağı devrenin özellikleri birlikte değerlendirilmelidir.
Yanlış seçilen bir otomatik sigorta; gereksiz açmalara, kablonun yeterince korunmamasına ve bazı durumlarda ciddi güvenlik risklerine yol açabilir. Bu nedenle seçim yapılırken yük, kablo ve kısa devre koşulları birlikte değerlendirilmelidir. ElektrikX
Otomatik Sigorta Nedir?
Otomatik sigorta veya MCB, elektrik devresini temel olarak aşırı yük ve kısa devre akımlarına karşı koruyan bir devre kesicidir.

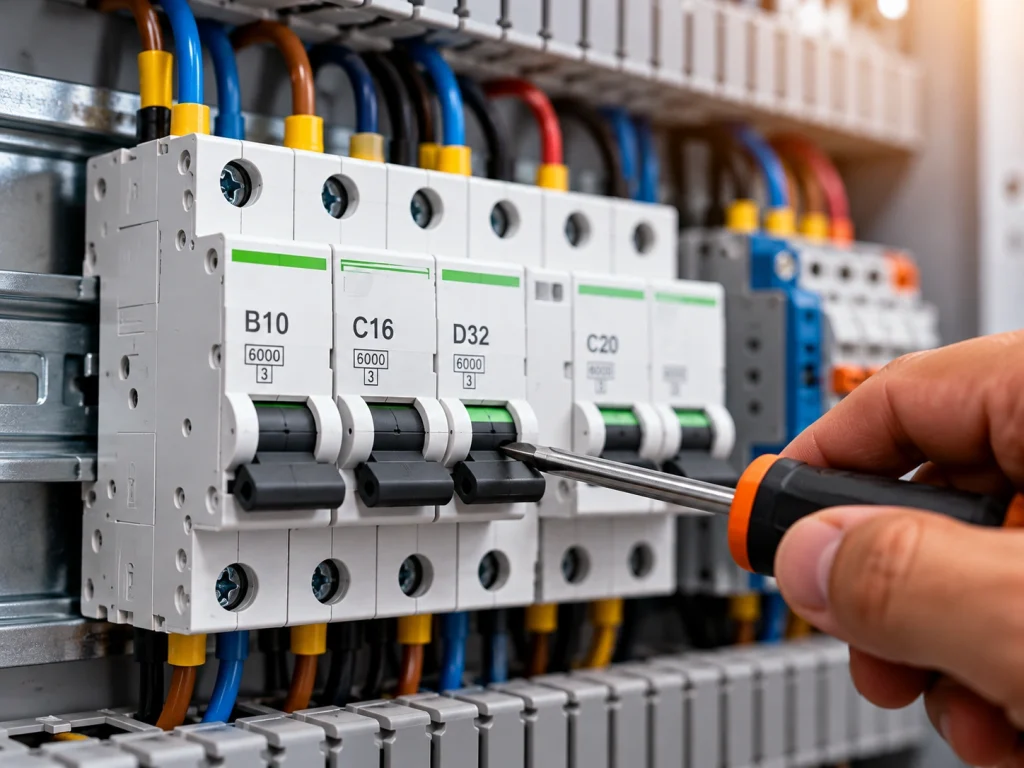

Cihaz üzerinde örneğin C16 ifadesini görebilirsiniz.
Buradaki:
- C → Açma eğrisini
- 16 → 16 amper anma akımını
ifade eder.
Yani C16 otomatik sigorta ile B16 otomatik sigortanın anma akımı aynıdır; ancak kısa devre anındaki manyetik açma karakteristikleri farklıdır. Levent Elektrik
Otomatik Sigorta Seçerken Nelere Dikkat Edilmeli?
Doğru sigortayı seçmek için temel olarak şu kriterlere bakılmalıdır:
- Anma akımı (A)
- Açma eğrisi (B, C, D vb.)
- Kutup sayısı
- Kesme kapasitesi (kA)
- Devrenin ve yükün özellikleri
- Kablo kesiti ve taşıyabileceği akım
- Kısa devre koşulları
- Üst ve alt koruma cihazları arasındaki koordinasyon
Özellikle sigortanın amper değeri kablonun taşıma kapasitesi dikkate alınmadan büyütülmemelidir. Genel boyutlandırmada yük akımı ile kablonun izin verilen akımı arasında uygun bir ilişki kurulması gerekir. ElektrikX
1. Anma Akımı Nasıl Seçilir?
Otomatik sigortanın üzerinde 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A gibi değerler bulunabilir.
Örneğin:
B16 → 16A B eğrisi
C16 → 16A C eğrisi
C25 → 25A C eğrisi
Burada en önemli nokta şudur:
Sigorta, sadece cihazın gücüne bakılarak seçilmez. Devrenin kablosu ve tesisat koşulları da mutlaka dikkate alınmalıdır.
Örneğin bir devrede sigorta sürekli açıyorsa çözüm her zaman 16A yerine 20A takmak değildir.
Öncelikle neden açtığı araştırılmalıdır.
2. B, C ve D Tipi Otomatik Sigorta Nedir?
Otomatik sigortalarda B, C ve D gibi açma eğrileri bulunur.
Bunlar sigortanın özellikle ani/manyetik açma karakteristiğini belirler.
| Tip | Ani açma aralığı | Genel kullanım |
|---|---|---|
| B Tipi | 3–5 × In | Aydınlatma, priz ve düşük kalkış akımlı yükler |
| C Tipi | 5–10 × In | Motor, klima, pompa ve karma yükler |
| D Tipi | 10–20 × In | Yüksek kalkış akımlı motor, trafo ve benzeri yükler |
Bu aralıklar IEC 60898-1 kapsamındaki yaygın B/C/D karakteristikleriyle uyumludur. Levent Elektrik
B Tipi Otomatik Sigorta
B tipi sigortalar daha düşük ani açma eşiğine sahiptir.
Genellikle:
- Aydınlatma devreleri
- Konut priz devreleri
- Rezistif yükler
- Düşük kalkış akımlı cihazlar
gibi uygulamalarda tercih edilir.
Örneğin B16, 16A anma akımına sahip B eğrili bir otomatik sigortadır.
C Tipi Otomatik Sigorta
C tipi sigortalar, B tipine göre daha yüksek ani akımlara tolerans gösterir.
Özellikle:
- Klima
- Pompa
- Küçük motorlar
- Kompresörler
- Bazı endüstriyel ekipmanlar
- Kalkış akımı daha yüksek yükler
gibi uygulamalarda kullanılabilir. Levent Elektrik
Bu nedenle elektrik panolarında C tipi otomatik sigortalar oldukça yaygın bir seçenektir.
D Tipi Otomatik Sigorta
D tipi sigortalar daha yüksek kalkış akımlarına sahip yükler için kullanılır.
Örneğin:
- Büyük motorlar
- Transformatörler
- Kaynak makineleri
- Yüksek kalkış akımlı endüstriyel ekipmanlar
gibi uygulamalarda gündeme gelebilir. Şahin Elektrik | 1967
Ancak “D tipi daha güçlüdür, o yüzden daha iyidir” şeklinde düşünülmemelidir.
Daha yüksek açma eğrisine geçmek, devrenin kısa devre korumasının ve açma koşullarının ayrıca doğrulanmasını gerektirir.
3. Kutup Sayısı Nasıl Belirlenir?
Otomatik sigortalarda 1P, 2P, 3P ve 4P gibi seçenekler bulunabilir.
Genel olarak:
1P: Tek faz devrelerde faz iletkeninin korunması gibi uygulamalar.
2P: Faz + nötrün birlikte açılması gereken uygulamalar.
3P: Üç fazlı sistemlerde.
4P: Üç faz + nötrün birlikte açılması gereken uygulamalar.
Ancak doğru kutup sayısı, tesisatın tasarımına ve kullanılacak koruma düzenine göre belirlenmelidir. Üreticilerin ürün gamlarında 1P, 2P, 3P, 4P gibi farklı seçenekler bulunur. Schneider Electric
4. Kesme Kapasitesi Neden Önemlidir?
Otomatik sigortalarda 4,5 kA, 6 kA, 10 kA gibi kesme kapasitesi değerleri görebilirsiniz.
Örneğin:
C16 6kA
ifadesinde 6kA, cihazın ilgili standarda ve üretici beyanına göre belirlenen kısa devre kesme kapasitesini ifade eder.
Burada yalnızca “6 kA yeterlidir” şeklinde genel bir varsayım yapmak doğru değildir. Tesisin bulunduğu noktadaki prospektif kısa devre akımı ve cihazın uygunluğu değerlendirilmelidir. ElektrikX
5. Sigorta Seçiminde Kablo Kesiti Neden Önemli?
Bu, en çok dikkat edilmesi gereken konulardan biridir.
Otomatik sigortanın görevi yalnızca cihazı korumak değil, devredeki iletkenlerin aşırı akıma karşı korunmasına yardımcı olmaktır.
Bu nedenle:
“Sigorta sürekli atıyor, amperini yükseltelim.”
yaklaşımı doğru değildir.
Örneğin bir hatta 16A sigorta sürekli açıyorsa öncelikle:
- Yük fazla mı?
- Kablo uygun mu?
- Bağlantılarda problem var mı?
- Cihazın kalkış akımı yüksek mi?
- Kısa devre veya kaçak problemi var mı?
- Sigortanın açma eğrisi uygun mu?
gibi sorular değerlendirilmelidir.
Sigortanın amperini gelişigüzel artırmak, kablonun yeterince korunmamasına neden olabilir. ElektrikX
B16 mı, C16 mı?
Bu soru elektrik sektöründe oldukça sık karşılaşılır.
İki sigortanın da değeri 16A olabilir ancak davranışları aynı değildir.
B16:
Daha düşük ani akımlarda açar.
C16:
Daha yüksek kalkış akımlarına tolerans gösterir.
Örneğin motorlu bir cihaz çalışmaya başladığında kısa süreli yüksek kalkış akımı oluşabilir. Böyle bir durumda B tipi sigorta uygun olmayabilir ve uygulamaya göre C tipi değerlendirilebilir. Levent Elektrik
Ancak sadece sigortanın sürekli atmaması için C veya D tipine geçmek de doğru değildir. Devrenin kısa devre koşulları ve koruma gereksinimleri mutlaka değerlendirilmelidir.
Otomatik Sigorta Seçimi İçin Kısa Kontrol Listesi
Bir otomatik sigorta satın almadan önce şu soruları kontrol edin:
✓ Devrenin çalışma akımı nedir?
✓ Kablo kesiti ve taşıma kapasitesi uygun mu?
✓ Yükün kalkış akımı yüksek mi?
✓ B, C veya D eğrilerinden hangisi uygun?
✓ 1P, 2P, 3P veya 4P gerekiyor mu?
✓ Gerekli kesme kapasitesi kaç kA?
✓ Sistemin gerilimi ve AC/DC özellikleri uygun mu?
✓ Üst ve alt koruma cihazlarıyla koordinasyon sağlanıyor mu?
✓ Ürünün standardı ve üretici teknik dokümanı uygun mu?
Schneider Electric’in ürünlerinde de anma akımı, kutup sayısı, B/C eğrisi ve kesme kapasitesi gibi seçim kriterlerinin ürün özelliklerinde ayrı ayrı belirtildiğini görebilirsiniz. Schneider Electric
Sonuç
Otomatik sigorta seçerken yalnızca amper değerine bakmak yeterli değildir.
Doğru seçim için:
Anma akımı + kablo + yük karakteristiği + açma eğrisi + kutup sayısı + kesme kapasitesi + kısa devre koşulları
birlikte değerlendirilmelidir.
Özellikle B, C ve D tipi arasındaki seçim, yükün kalkış akımı ve tesisatın koruma koşulları dikkate alınarak yapılmalıdır.
Önemli: Elektrik tesisatlarında koruma cihazlarının kesin seçimi, tesisatın gerçek koşulları ve ilgili standartlar/proje gereklilikleri değerlendirilerek yetkin bir elektrikçi veya elektrik mühendisi tarafından doğrulanmalıdır. Yanlış boyutlandırma yangın ve elektrik çarpması gibi ciddi riskler oluşturabilir.
